在現代海洋高新技術的介入和支撐下，出現了許多新的探測手段，特別是以無人水面艦船(USV)為代表的各種無人搭載平臺，在未來海洋環境場建設中扮演越來越重要的角色。以無人艇為載體的海洋測量是目前的研究熱點，國內外多家科研單位開展了無人水面測量艇的研制和試驗，通過搭載測深設備實現海底地形測量，國外比較具有代表性的有法國ECA公司、英國ASV無人水面船公司、美國SeaRobotics公司，國內主要以北京海蘭信數據科技股份有限公司、上海大學、國家海洋局等科研單位為主。
面對基于無人水面艦船的新型探測手段，有必要系統分析目前的研究現狀，歸納總結關鍵技術供后續研究參考。本文詳細闡述了國內外測量無人艇的研制和開發現狀，分析了測量無人艇關鍵技術，并指出測量無人艇未來的發展方向。
⒈測量艇型技術規格

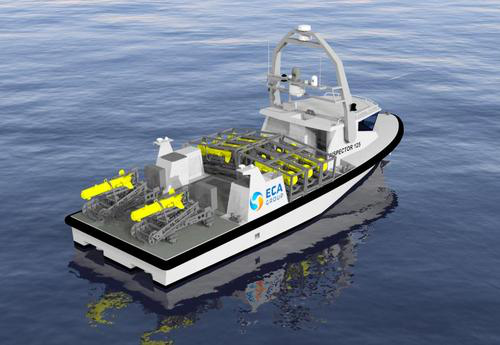

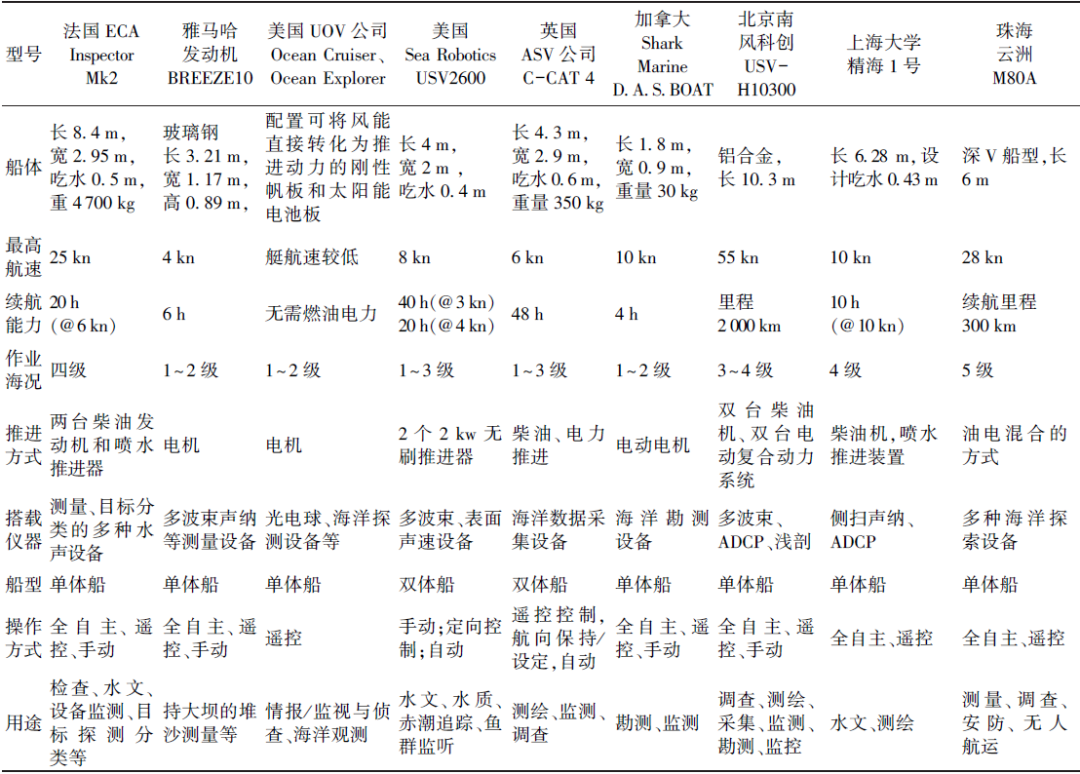

到目前為止，世界上出現了多型USV，最具有代表意義的是法國ECA公司的“InspectorMK2”號USV、英國ASV公司的“C-CAT4”號USV、美國SeaRobotics公司研發了UV-2600等。對國內外主要典型無人艇進行統計見表1。
表1歸納總結了當前國內外無人測量船(艇)的技術規格一覽表，可以看出，船只主要技術參數相近，分析如下。
⑴船體長度與應用環境和運載平臺相關。內河內湖水況較為平靜，無需過多考慮跨浪問題，結合運輸便利性和吃水深度，船體尺度一般設計在4m以下，而海上作業需要考慮浪涌條件下的船舶穩性問題，同時要兼顧測量船的攜帶能力，船體長度一般在4～10m之間。
⑵由于過高航速會影響測繪應用的聲學儀器的工作性能，所以無人測量船作業航行速度大部分在6～10kn之間。
⑶由于微型船船型設計能力有限，無人船的研制多是從有人艇型改造而來，船體大部分使用單體船，少數使用雙體船。無人測量船作業對航速要求不高、對抗浪形和穩性要求較高的特點，未來會更多地出現雙體艇或M型仿三體艇。
⑷推進方式多為涵道電力推進器或與柴油泵噴式推進器復合使用，主要原因是電力推進器的靜音效果可以減少對測繪儀器聲波發射與回收的干擾，如需具備快速抵近功能，可采用混合動力方式。
⑸測繪無人艇現有的控制方式主要受限于通信能力和感知能力帶來的智能化程度不足。目前的測繪艇控制方式主要包括遙控、自動和手動3種，通常使用無人駕駛遙控及自動兩種方式切換的控制方式。
⑹多波束等聲學測繪儀器的工作原理限制傳統的測量船地形測繪作業海況可在2～3級海況下操作，無人測量船的作業同樣受到這個因素限制，多集中在低海況。無人化作業模式需要應對海況突發情況，所以往往要求具有較強的生存能力，7～10m艇型的生存能力設計均可達到5級海況。
⒉國內外技術差距分析及需要重點攻克的技術
雖然國內無人艇技術已取得長足的進步，然而國內無人艇在產品系列化、應用水平、自主程度仍顯不足。ASV公司的產品已系列化，包括C-Worker(6型)、C-CAT(3型)、C-Enduro、C-Sweep、C-Stat、C-Target(4型)等6個系列，共16個型號，可滿足不同海況、不同作業場景、不同用途的作業需求。據統計，ASV公司的產品已銷往10個國家，包括40家客戶、70套無人艇產品，截至2016年10月26日，ASV公司的無人水面艇已經達到累計使用1000天，產品得到大量客戶的廣泛使用和意見反饋。由于國內無人艇技術發展較晚，無人艇市場仍未成熟，尚未形成產品應用與研發相互促進的市場環境，因此，研究單位和企業的無人艇產品類型單一、應用面窄，產品仍未經受用戶長期使用的考驗，可靠性及應用水平仍有待提高。美國在無人艇自主技術研究屬國際領先，自主等級為L(zhǎng)4級，為應用驅動的大多數場景自動化，而國內自主技術只能達到L2級，屬于半自動化，為包含避障的路徑導航。
自主化水平的提高需要更先進的信號處理、決策和自動控制技術的支持，因此國內在提高無人艇自主化水平時需要重點攻克環境信息傳感器及其融合技術、面向任務的決策技術以及智能無人艇運動控制技術。
⒊推進方式優缺點比較

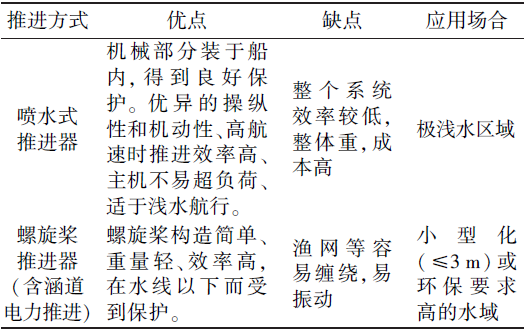

常用的無人艇推進方式主要是噴水式推進器和螺旋槳推進器(含涵道電力推進)兩種方式，其優缺點對比分析見表2。
1、測量艇型技術
一方面，目前測量艇型主要基于高速艇型開發的，具有重航行(低阻力、低能耗)、輕測量(振動大、易生氣泡)性能的問題；另外一方面，測量無人艇航行過程中，碎波、水花等在船首水線附近的水中避免不了的產生很多氣泡，而氣泡會吸收聲波甚至反射聲波，這樣將會干擾無人測量艇搭載的多波束等聲學設備的正常工作。針對這個問題測量無人艇的型線設計需要特殊處理，測量無人艇型線設計除了要降低艇體與水的摩擦力，還要減少下泄至多波束等聲學設備導流罩底部的氣泡數目。所以摩擦力和防氣泡指標是評價型線合理與否的最主要的兩條標準。張亞使用CFD技術預報實船阻力性能，采用流線分析法預報線型的防氣泡性能，獲得理想的船首和多波束導流罩線型。
2、航行/測繪一體化技術
常規測量無人艇的航行任務與測繪作業分開操縱和控制，航行任務由航行控制軟件操縱，測繪任務由測繪作業軟件控制，航行功能與作業功能分離。航行控制軟件側重航行功能開發，一般不具備測線規劃功能，難以進行測繪作業設計；測繪軟件可以進行測線規劃、測線作業等，但與航行軟件無接口，無法將測線規劃結果轉化為航行軟件可接受的數據格式后驅動無人艇航行。測量無人艇的測繪航行一體化技術，可以實現測繪規劃數據直接驅動無人艇航行，對于提高測量?jī)x器作業效率，提高儀器和無人艇兼容性等方面有著重要的作用。汪連賀提出了測控一體化方案，極大地提高測量部分的作業效率和能力。
3、面向測繪作業的自動控制技術
測繪對無人艇的理想要求是橫向和航向的穩定性。然而測量無人艇在水況變化莫測的水域行駛，常面臨風浪、天氣突變等外界環境因素對無人艇姿態造成干擾，影響數據質量。因此需要測量無人艇的自動控制模塊具有很強的抗干擾性，能夠在風浪條件下和運動狀態改變時保持平穩。目前投入使用的測量無人艇常用的增強艇體的穩定性和耐波性的方式是調整船體的外形，但在控制方面，還有很大的提升空間，所以自動控制技術已經成為測量無人艇的關鍵技術之一。測量無人艇控制技術中需要解決的問題是保證運動過程中橫向和航向的穩定性，對此有諸多研究人員提出了解決方法。Kumarawadu等設計了速度控制器，并保證了橫向和航向運動的穩定性。XinpingBao等設計了運動控制系統，并實驗驗證該系統能夠精準實現航向控制，并大幅度減少橫搖運動。
4、載體總體設計與集成
無人水面艇涉及眾多的技術領域，如何依據用戶需求設計合理的結構布局、通信協議、軟件模塊，是決定無人艇研制是否成功的關鍵因素，成為無人艇總體設計重要的研究?jī)?nèi)容。在設計計算時，面臨將測繪設備與無人艇艇體作為一個整體進行水流氣泡對測量設備的影響性分析以及測量設備振動水平的準確預報；在傳感器選型時，需研究進行誤差建模，根據誤差傳播規律及其對測量精度的影響程度選擇合適精度的設備，避免因?yàn)槟骋辉O(shè)備選型不合適而影響整體性能；在結構設計上，安裝支架采用模塊化、可升降式結構，方便不同設備的搭載，同時又可實現工作時通過可升降式結構使測量設備達到指定的水深，不工作時回收至倉內部，減少航行阻力，提高航行速度；在數據傳輸上，需要確保無人艇上的各種設備和傳感器信息數據傳輸?shù)膶?shí)時性和可靠性，要考慮不同設備對數據傳輸?shù)牟煌?，?gòu)建不同傳輸網絡。因此，載體設計與集成技術尤為關鍵。
5、環境感知技術
無人艇環境感知主要包括3個方面:風、海流、靜態物體和動態物體的感知，靜態和動態目標的感知?jiǎng)t主要用于路徑規劃及自主避障。目前應用于上述環境感知的設備包括風速風向儀和ADCP、電子海圖、AIS、雷達、可見光與紅外設備等。每種設備具有特定的使用場合，僅憑一種傳感器是無法滿足海上復雜目標的探測需要，多傳感器使用及信息融合已成為解決探測海上多樣的障礙物目標的一種有效途徑。在用于避障的環境探測方面，可依據不同傳感器的探測距離，使用分層避障模型，在遠、中、近距離選擇合適的傳感器探測結果作為避障信息。
6、無線電通信技術
針對于無人艇無線通信的最根本挑戰是無線電波的多徑干擾。因?yàn)闊o人艇天線高度一般不高，貼近水面，發射的無線電波通過海浪、島嶼、船舶障礙物之間，其接收信號的強度，將由各直射波和反射波疊加合成。多徑效應會引起信號衰減。隨著無人艇在測繪領域的廣泛應用，必要時需要遠程實施多波束三維地形圖像傳輸，對通信帶寬提出更高的要求。因此，在無人船艇的通信中重點解決高寬帶傳輸以及超高頻擴頻通信信號的海上傳輸抗衰耗技術、抗多普勒頻移技術和抗多種干擾技術問題。
7、自主規劃與控制
路徑自主規劃與控制體現在無人艇路徑規劃中的環境建模問題，難以獲得準確加入風、浪和流等外界因素的干擾。在無人艇遇到他船時，在采取避讓行動時應考慮無人艇碰撞危險度問題，但是目前并無權威的無人艇碰撞危險度模型。因此，開發人員應通過模擬、實測和咨詢專家等方式獲取比較可靠的風、浪和流數據，將獲得的數據對模型進行驗證，同時可以參考現有船舶的碰撞危險度，根據無人艇的實際情況，構建無人艇碰撞危險度。無人艇在自主避碰的過程中，要根據復雜的海洋狀況靈活的制定遇到突發性狀況的應對方案，同時還要考慮無人艇自身的結構特征以及運動狀態規律，所采取的避碰策略要遵循《國際海上避碰規則》。
8、釋放回收
對于無人艇而言，回收系統是否穩定高效，限制了無人艇的應用場景。當前常用的吊放回收系統通常利用母艦的吊架，對無人艇進行起降操作。這個方法有很大的局限性，只適用于海況良好，航速很低的條件下，且需要大量人員參與(操縱吊放系統)，效率低還伴有危險，而且限制了無人艇的應用場景。目前，無人艇吊放回收系統面臨的挑戰有如何在更復雜的海況下實現吊放回收，如何模塊化以方便母艇子艇的對接等。目前，美國在USV布放回收系統方面已有深厚的技術積累。美國海軍、美國物理科學公司和密歇根州航空公司開發了相應的無人艇回收系統，已可實際應用。孫昊等研制出自動導引掛接起吊回收系統，該系統利用吊臂纜卡鎖結構件實現對無人遙控測量艇的自動回收。
1、測量一體化、智能化水平
目前，測量無人艇系統在開發設計中常常是無人艇和測量設備簡單地結合，一體化集成程度低，系統包含無人艇系統軟件和測量設備系統軟件，在測量作業過程中常是無人艇的航行由無人艇系統軟件完成，測量過程由測量系統軟件完成。確保多源設備邊采集邊控制，采集過程可視化，采集所見即所得就顯得尤其的必要。
測量無人艇系統在數據后處理、三維電子地形圖生成等一系列操作過程中，智能化水平仍然不高，很多操作還需要人為參與進行判斷，這勢必嚴重影響著水陸測量一體化向智能化邁進。測量無人艇系統配備智能化的數據處理軟件，將最大限度的提高一體化測量效率，減少人員的投入，也是現代化測繪方法及儀器發展的一個重要方向。
2、無人艇水陸一體化測量技術
船載多傳感器水岸一體化綜合測量技術是近年來的一項新技術，通過統一測量坐標系，避免由于水上、水下部分測量造成的地形拼接問題，工作效率和測量精度能夠達到相應的規范要求。無人艇與船載水陸一體化測量技術的完美結合將能夠提供一套高效、安全、可靠的測量技術方案，同時拓寬了測量的應用范圍。
3、組網測繪
無人水面測量艇有效編隊作業能力成為了海洋測繪裝備研究的發展趨勢和技術熱點，將有效解決現有測量船作業能力限制，成倍增加測繪效率，拓寬作業內容。汪連賀提出測控一體化軟件設計方案，實艇驗證了在此方案支持下的無人水面艇組網測量模式具有很強的機動性和高效性，極大地提高測量部門的作業效率和淺水區域的測繪數據獲取能力。
通過對國內外測繪無人艇技術現狀的分析和總結發現，測量無人艇已成為海洋測繪的一個主要承載載體，在國內外應用單位得到越來越廣泛的應用。相比國外無人艇，國內產品在可靠性、自主化程度仍然有較大的不足，需要重點攻克環境信息傳感器及其融合技術、面向任務的決策技術以及智能無人艇運動控制技術。人工智能方法具有快速尋優的優點，已在建模、數字信號和圖像處理等方面得到了廣泛的應用，在解決無人艇路徑規劃、自動控制、任務決策、復雜信息融合處理等問題將發揮著重要作用，是提高無人艇自主化程度的一個有效途徑。
【作者簡介】文/張京晶 萬宇婷，均來自海軍工程大學兵器工程學院。第一作者張京晶，1979年出生，女，江蘇南通人，工程師，博士，主要從事系統工程研究。文章來自《海洋測繪》（2020年第4期），參考文獻略，用于學習與交流，版權歸作者及出版社共同擁有。
